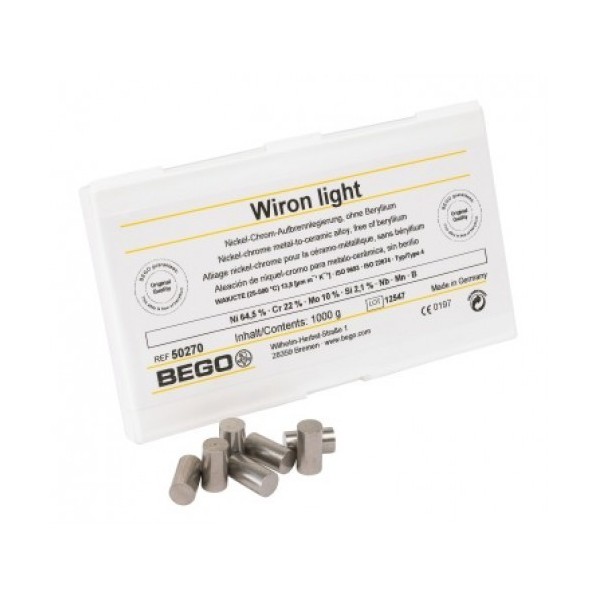

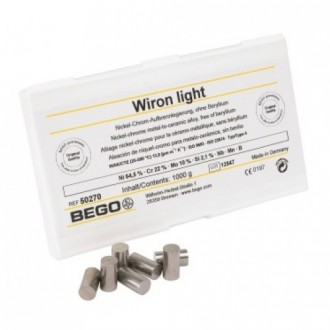

Wiron Light CrNi do ceramiki BEGO /szt.

Wiron Light Cr-Ni do ceramiki BEGO /szt.

Stop posiada obniżoną temperaturę odlewania ( jedynie do 1350°C) oraz temperaturę wygrzewania obniżoną do 800°C.  Wpływa to korzystnie na obniżenie reakcji metalu z masą osłaniającą a co za tym idzie powierzchnia odlanego obiektu jest bardzo gładka. Sprzyja to zmniejszeniu nakładów pracy podczas obróbki.  Dzięki doskonałym parametrom wytrzymałościowym możliwe jest wykonanie bardzo delikatnych prac, które jednocześnie będą gwarantowały duże bezpieczeństwo. Powstające tlenki na powierzchni  Wiron light są zdecydowanie jaśniejsze w  porównaniu ze stopami Ni-Cr innych producentów i dają się przez to łatwiej i szybciej usunąć.  To stop, który można topić zarówno w odlewniach indukcyjno-próżniowych jak i przy użyciu palnika. Wiron light cechują także bardzo dobre wartości połączenia z ceramiką różnych producentów.

Charakterystyka:

• - stop Ni-Cr pod ceramikę,
• - łatwy w obróbce (twardość 260 stopni Vickersa),
• - nie wymaga oksydacji,
• - daje bardzo jasną warstwę tlenku,
• - nadaje się do napalania większości dostępnych ceramik
• - współczynnik rozszerzalności liniowej  20–600°C – 14,1
• - nie wymaga spowolnionego schładzania,

Aby z powodzeniem stosować stop Wiron light należy stosować się do poniższych wskazówek:

• - do odlewania konstrukcji powinno stosować się min. 50% materiału nowego,
• - stop powtórnie wykorzystywany powinien być wcześniej dobrze wypiaskowany,
• - powierzchnie konstrukcji należy obrabiać frezami metalowymi, piaskować piaskiem o granulacji 250 mikronów pod ciśnieniem 3-4 barów, oczyścić sprężoną parą lub wygotować w wodzie destylowanej,
• - stop nie wymaga oksydacji,
• - w przypadku kontrolnego sprawdzenia powierzchni (temp.: 950–980°C; czas: 5 min. w próżni) powstałe tlenki należy usunąć piaskiem o ziarnistości 250 mikronów pod ciśnieniem 3-4 barów,
• - grubość ścianek konstrukcji po obróbce i wypiaskowaniu nie powinna być mniejsza niż 0.3 mm.
